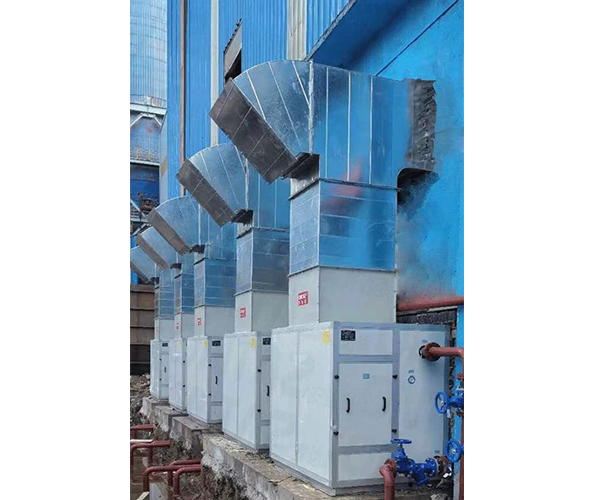

高/低壓變頻器專用空水冷

 提示：點擊圖片可以放大
[list:title]

 　　產品品牌：安達思

　　

　　 產品型號：OZAF—T（M）—（N）

　　 產品顏色：可以生產藍色和工業灰白色兩種顏色

         應用設備：高低壓變頻器、高低壓配電室、變壓器等大功率設備降溫（冷卻）


        應用行業：水泥、鋼鐵、石油化工、市政水務、新能源、電力等行業




　

　　高/低壓變頻器空水冷產品概述：　　

　　高壓變頻器空水冷冷卻系統是集高效、環保、節能為一體的高壓變頻器冷卻設備系統，其應用技術在國內處于領先地位。在電力、鋼鐵、水泥、煤炭、化工、石油、冶金、等行業的高壓大功率變頻器項目中得到廣泛的推廣和應用，高壓變頻器冷卻設備系統從根本上解決了單位散熱密度高、設備能耗大的問題。從而提高系統安全可靠性、降低運營成本。　　





　　高/低壓變頻器空水冷基本原理：　　

　　將變頻器的熱風通過風道直接通過空水冷裝置進行熱交換，由冷卻水直接將變頻器散失的熱量帶走；經過降溫的冷風排回至室內?？账溲b置內通過冷水溫度低于33 ℃，即可以保證熱風經過散熱片后將變頻器室內的環境溫度控制在40℃以下，滿足變頻器對環境運行的要求，從而保證了變頻器室內良好的運行環境。

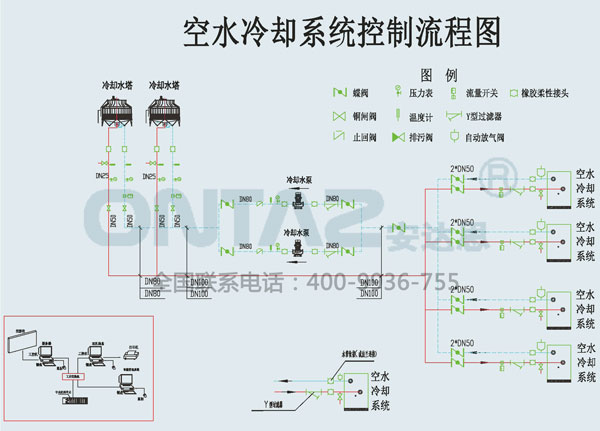

       高/低壓變頻器空水冷控制流程圖：　　



　　　　　　空(風)水冷冷卻設備


　　

　　高/低壓變頻器空水冷優勢：　　

　　系統具有低能耗，高冷量，大風量的特點;　　

　　系統的運營成本是同等熱交換功率空調的1/3～1/4;　　

　　故障情況下可采用通風冷卻，不影響設備運行;　　

　　初始投資較低，節約成本;　　

　　設備安裝簡便、快捷;　　

　　設備使用故障率低、性能可靠;　　

　　設備使用壽命長、維護量低;　　

　　室內密閉冷卻、干凈衛生，變頻器維護量低。

　　高/低壓變頻器空水冷對于空調參數：

設備總發熱量為：400KW
名稱空水冷設備制冷空調備注
配置設備數量 3臺（OZAF-350T-140） 16臺（10P）
總冷量 420kW 416kW
相當?shù)目偲?shù) 168P 163P
總風量 約為105000m³/h 約為72000m³/h
總電功率 22.5kW 173.9kW
滿負荷耗電量/小時 22.5kW/h 173.9kW/h
每天運行費用(元/24小時) 22.5×24×0.8=432元/天 173.9×24×0.8=3339元/天 暫按0.8元/度
每月運行費用 432×30=12960元/月 3339×30=100170元/月  暫按每月運行30天
月運行節約成本 約8.72萬元（空水冷設備相對于空調） -
年運行節約成本 約104.64萬元（空水冷設備相對于空調） - 每年按12月
運行成本 約13% 約100%
能效比 約18.6（很高） 約2.39（低）
設備放置空間 10㎡ 62920㎡
正負壓 微正壓 無
節能性 一般采用項目現場提供的工業冷水作為空水冷系統的冷源?？账湓O(shè)備耗能的僅僅是風機和循環水，無其他耗電項. 耗能高，不節能。
設備結構 鋁合金骨架+鍍鋅板夾聚氨酯保溫板，結構牢固。主要兩大部件：風機和表冷器 有分室內機和室外機，室外機含有壓縮機、冷凝器、膨脹閥。系統復雜。
維護費用 運動部件只有風機，維護少，維護費用低。 系統比較復雜，故障率較高，維護成本高。需要專人維護。
維修難度 系統簡單，維護簡單方便。 水系統、電控系統復雜，出現故障后排查難度大。
在水源水質（PH值7.0-8.5 ）與溫度（≤32℃）保證情況下首選使用空水冷冷卻設備，如缺乏水源與水質及溫度無法保證情況下首選使用防塵正壓新風設備。

　　
