風電水冷冷卻系統的必要性
電力電子裝置的正常工作不僅受到電氣參數的影響，同時還受到其熱學特性的限制。功率器件在工作時要消耗大量能量，這部分能量轉化為熱量將導致器件的溫度上升，如果器件的散熱問題不能得到很好地解決，將會影響到器件性能的發揮，并且還可能導致器件的損壞。因此其冷卻問題是關系到裝置可靠運行一個重要因素。選擇適當?shù)睦鋮s方式，是提高設備（HVDC、SVC、SVG、變頻傳動、太陽能等關健部件）可靠性運行不可缺少的重要部分。

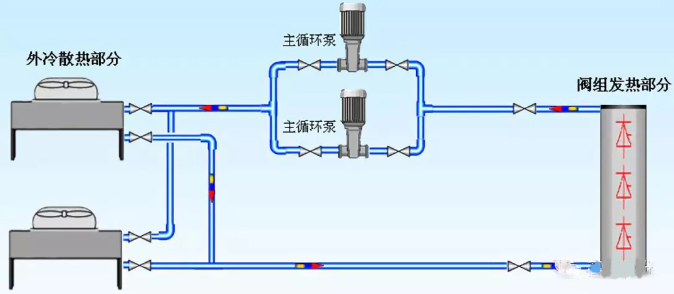

風電水冷冷卻系統示意圖
隨著功率集成電路的發展，半導體器件的功率密度越來越高，傳統的風冷散熱已不能滿足要求。目前常用的冷卻介質包括空氣、油和水3種冷卻方式?？諝饫鋮s需配備風機，外形尺寸大、噪聲高、容易吸入灰塵、維護困難、可靠性相對較低等缺點。
相對于空冷，液體冷卻換熱效率高，其熱容量為空氣的5000多倍，導熱系數高，對于功率密度大的電力電子裝置，采用液體冷卻是最好的選擇。但液體冷卻需要利用循環水泵來保證冷卻液在熱源和冷源之間循環，以交換熱量。

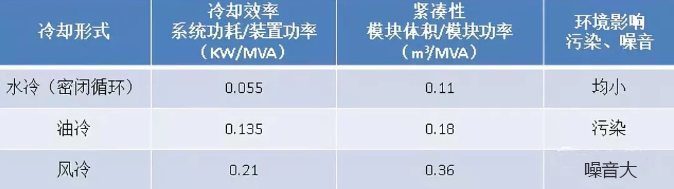

下表是功率密度600W/cm²的各種冷卻方式的比較。
風電水冷冷卻系統的作用
根據傳熱學基本原理，為器件設計一個熱阻盡可能低的熱流通路，使器件發出的熱量盡快散熱出去，從而保證器件在運行時，其內部結溫始終保證在允許的結溫之內。
風電水冷系統依靠水泵動力，利用液體介質循環，將熱量帶出，通過外冷進行散熱。
風電水冷冷卻系統的優點
換熱效率高；
大大提高被冷卻器件的容量；
噪聲相對較??；
同等換熱功率下，水冷裝置體積小，靈活性高；
環保，不會對環境造成二次污染。
