變頻器降溫系統——空水冷卻系統

  成功案例     |      2021-03-18 03:57:03

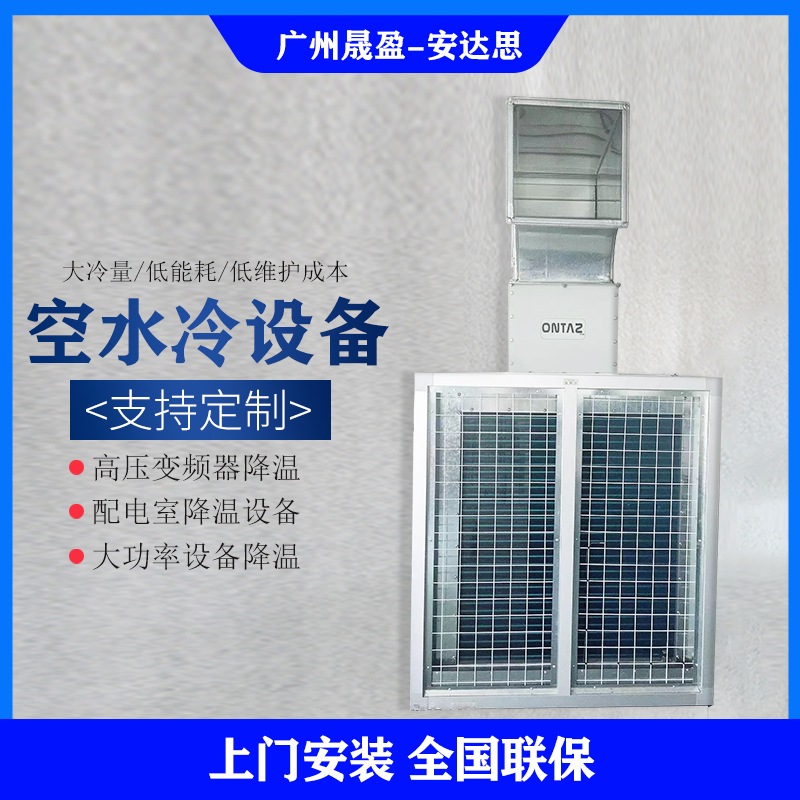

  變頻器降溫系統-空水冷卻系統是一種利用高效、環保、節能的冷卻系統,其應用技術在國內處于先進地位。在水泥、電力、鋼鐵、化工等行業的高壓大功率變頻應用中得到廣泛的推廣應用。該系統從根本上解決了單位散熱密度高、功率大,有效提高系統安全可靠性、降低運營成本的問題。尤其是其采用完全機械結構設計,較空調等電力、電子設備而言具有明顯的安全、可靠性。



  空水冷系統式是高壓變頻器新的冷卻方式之一,與常規密閉空調冷卻方式、直排新風冷卻方式有顯著優點,節能、維護簡單、同時解決了粉塵及濕度對變頻影響的問題,越來越多用戶采用空水冷卻方式。



  那空水冷冷卻系統如何制冷?



  空氣冷卻能夠從設備中帶出來的熱量,與有效散熱面積的大小有關系,散熱面積越大,能夠帶走的熱量就越多。元器件的數目越多,散熱的面積就越大,空氣冷卻的效果就越好。對于6KV的變頻器,比3KV的變頻器器件數目多,而且單只器件的電流小,所以可以有較大的散熱面積,相當于熱量均分了。



  有人會說,我增大散熱器的面積,不就增大了散熱面積了嗎?我公司產品開發部的試驗證明了這是一個悖論。電力電子元件的熱量按照如下方式傳導:沿散熱器表面散開,再沿表面?zhèn)鬟f到散熱片上,被空氣帶走。沿散熱器表面散開的面積是非常有限的,離開元件較遠處,已經基本感受不到熱量,所以把散熱器表面做大到一定程度,對散熱效果的增加已經沒有意義。對于散熱器的齒片也是一樣,齒根處溫度較高,齒尖處只有很少的熱量到達,所以增高齒片到一定程度,對散熱也毫無用處。



  所以,要解決大功率產品的空氣冷卻問題,有效的辦法是,利用很多的元器件,均攤熱量,增大有效的散熱面積,也就達到制冷散熱的目的。
