冷卻塔工作過程
以圓形逆流式冷卻塔的工作過程為例：
熱水自主機房通過水泵以一定的壓力經過管道、橫喉、曲喉、中心喉將循環水壓至冷卻塔的播水系統內，通過播水管上的小孔將水均勻地播灑在填料上面；干燥的低晗值的空氣在風機的作用下由底部入風網進入冷卻塔內，熱水流經填料表面時形成水膜和空氣進行熱交換，高濕度高晗值的熱風從頂部抽出，冷卻水滴入底盆內，經出水管流入主機。
一般情況下，進入冷卻塔內的空氣、是干燥低濕球溫度的空氣，水和空氣之間明顯存在著水分子的濃度差和動能壓力差，當風機運行時，在塔內靜壓的作用下，水分子不斷地向空氣中蒸發，成為水蒸氣分子，剩余的水分子的平均動能便會降低，從而使循環水的溫度下降。
從以上分析可以看出，蒸發降溫與空氣的溫度（通常說的干球溫度）低于或高于水溫?zé)o關，只要水分子能不斷地向空氣中蒸發，水溫就會降低。但是，水向空氣中的蒸發不會無休止地進行下去。
當與水接觸的空氣不飽和時，水分子不斷地向空氣中蒸發，但當水氣接觸面上的空氣達到飽和時，水分子就蒸發不出去，而是處于一種動平衡狀態。蒸發出去的水分子數量等于從空氣中返回到水中的水分子的數量，水溫保持不變。由此可以看出，與水接觸的空氣越干燥，蒸發就越容易進行，水溫就容易降低。

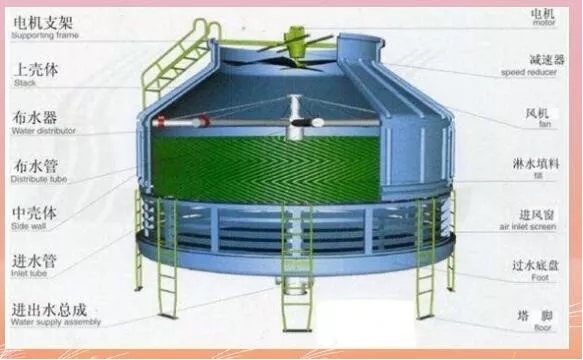

冷卻塔塔體一般由上、中、下組成，其內部構造由上至下為風機、收（除）水器、配水系統、淋水填料、進風窗、底盤（或水池）組成。
1、淋水填料
淋水填料是熱水在塔內進行冷卻的主要部件，需要冷卻的熱水經多次濺散成水滴或形成水膜，增加水與空氣的接觸面積和延長接觸時間，促使熱水與空氣進行熱交換，使水得到冷卻。
2、配水系統
配水系統的作用是將熱水均勻地分布在整個填料上，熱水分布是否均勻，對冷卻效果影響很大。
3、通風設備
在機械通風冷卻塔的上塔體風筒內，設置用電機帶動的風機，利用風機轉動產生設計的空氣流量，以保證足夠的空氣與水進行熱交換，達到冷卻效果。
4、空氣分配裝置
空氣分配裝置是指進風口、百葉窗及導風板等，目的是引導空氣均勻地分布于冷卻塔的整個截面上，不使空氣在塔內產生不均及渦流、回流等，保證水與空氣均勻地接觸。
5、通風筒
通風筒的作用是創造良好的空氣動力條件，減少通風阻力，把排出冷卻塔的濕熱空氣送入高空，防止或減少濕熱空氣回流。
機械通風冷卻塔的通風筒又簡稱風筒，目前基本上均用玻璃鋼制作。風筒式自然通風冷卻塔的通風筒，直徑大而高起通風和把濕空氣送往高空的作用，用鋼筋混凝土澆作而成。
6、除（收）水器
將要排出塔外的濕空氣中所攜帶的水滴，在塔內利用收水器把水滴與空氣分離，減少逸出水量的損失和對周圍環境的影響。
7、塔體
塔體指冷卻塔的外殼體，機械通風冷卻塔和風筒式自然通風冷卻塔的塔體是封閉的，其作用是起到支承、圍護和組織合適的氣流功能；開放式冷卻塔的塔體沿塔高做成開敞的，使空氣自然進入塔內。
8、集水池
設在冷卻塔下部，匯集多臺塔從淋水填料落下來的冷卻水。集水池具有一定的容積，有時還起調節水量的作用。
