民用建筑的變配電機房常設置在建筑物的地下，變壓器發熱量較大，需設置機械通風消除室內余熱。夏季室外溫度較高的地區,為保證變壓器等電氣設備正常工作，消除室內余熱所需通風量很大，有時土建條件不能滿足風道尺寸和室外進排風口面積要求時，常設置空氣處理機組對空氣進行冷卻降溫，以減少通風量，而本文主要考慮使用通風消除室內余熱。
一、變配電室熱量計算Q
變配電室內溫度太高，會影響設備的工作效率。一般要求房間內溫度不超過40℃。室內得熱包括：1）變壓器的熱損；2）高壓開關柜、低壓開關柜、高壓電容器柜、低壓電容器柜的發熱；3）電纜損耗功率；4）建筑圍護結構得熱和房間照明散熱等。由于室內溫度較高，后兩種得熱相對來說所占份額很小，可忽略不計。其它各自散熱量如下：
?。?）、變壓器的發熱量Q1（kW）可由設備廠商提供或按以下公式計算（一般為變壓器功率的1.26%~1.52%）：
Q1=（0.0126~0.0152）W
其中，W為變壓器功率（kV·A）；
?。?）、高壓柜、高壓電容器柜及低壓柜、低壓電容器柜Q2
（3）、電纜損耗功率Q3

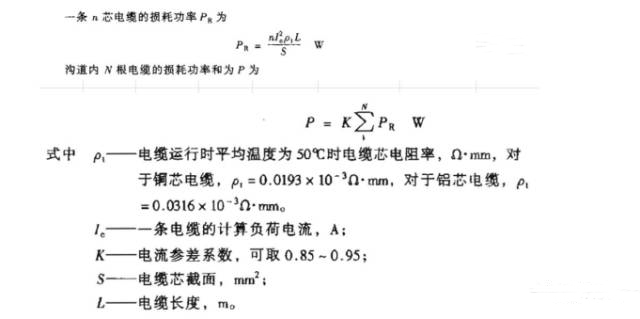

電纜的散熱量可由載流電纜的損耗求出。損耗功率是以一年最熱季節中可能產生的最大損耗進行計算。
由于Q3其計算比較繁瑣，可以估算如下：交直流母線的熱損失按傳輸功率的0.25%計算；各種動力電纜及導線的熱損失可取為各傳動機械電機功率的0.5%計算；
二、變配電室通風量計算
消除室內余熱的通風機風量（m3/h）按下式計算：
L=（3600×Q）/（Cp×ρ×△t）；
ρ=1.293[273/（273+t）]（B/101.3）；
其中：t為實際的空氣溫度，℃；B為實際的大氣壓力，kPa；為空氣比定壓熱容，一般取1.01kJ/（kg·℃）；Q為室內冷負荷，kW；ρ為空氣密度，kg/m3；△t為室內溫度與夏季室外通風計算干球溫度之差，℃。工程上，ρ一般取1.2kg/m3，則有：
L≈（1000×Q）/（0.337×△t）
三、變配電室用工業新風系統通風
工業新風系統可以達到制冷、通風、換熱、換氣的效果。工業新風系統采用機械送風的方式，把室外新鮮空氣經過精密過濾或多級過濾后送到室內，同時把室內污濁空氣和熱量在同一時間通過機械排風的方式排到室外，兩者運作的同時經過熱交換系統進行溫濕交換，達到風量系統的平衡，同時也對室內房間進行了空氣的置換和降低室內的溫度，在一進一出的過程中保證了密閉環境內24小時都有清新潔凈空氣和溫度的交換，隔絕了室外的灰塵和噪音的進入，能量既不過份流失，又保證了室內適合的濕度、空氣新鮮度、減少細菌及病毒、減少空氣污染的侵害，保證室內設備正常運行。
