空水冷冷卻系統是一種密閉循環冷卻的解決方案，高壓變頻器熱氣體通過風管（隔板）進入空水冷設備， 空水冷設備利用不 高于32°C的冷卻水， 通過換熱器將熱氣體降溫至滿足變頻 器運行溫度的冷風并在增壓風機的作用下將氣體送回到變頻器室內，形成閉式循環的冷卻形式。采用此方案在滿足高壓變頻器運行溫度的同時大大改善了變頻器的運行環境，使室內潔凈、干燥對變頻器的運行提供安全穩定的保障。
空水冷系統開發背景：
前的高壓變頻 器效率一般 可達96'"'-'98%, 但 由于設備 功率 大， 一般為mw級， 在正常工作時，仍產生大量的熱量。在電力、化工、煤礦、冶金、石化、水泥、鋼鐵等工業生產領域要求高壓變頻器具有極高的可靠性，影響高壓變頻器的可靠性指標有多項，其中通風散熱、粉塵是其重要的環節，為保證設備的正常工作，把大量的熱量散發出去，優化散熱與通風方案，進行合理的設計與計算，實現設備的高效散熱，對于提高設備的可靠性是十分必要的。傳統的高壓變頻器散熱通風方案有自然冷卻方式、強制空氣冷卻及空調冷卻等方式，前兩種散熱冷卻方式效果差，在工業廠區空氣粉塵多的環境中，長期使用對高壓變頻器危害非常大，而空調冷卻方案主要不足之處是能耗大不節能。
安裝方式：
空水冷冷卻系統常規的安裝方式有兩種：風管式、隔板式。
兩種方式根據項目現場的不同情況而使用不同的安裝方式，安裝形式如下：

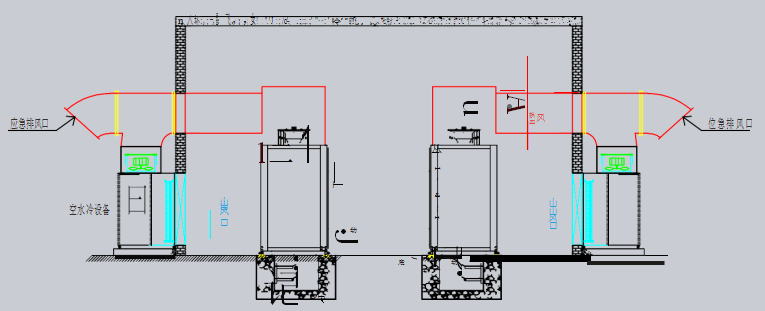

風道式冷卻風系統安裝示意圖

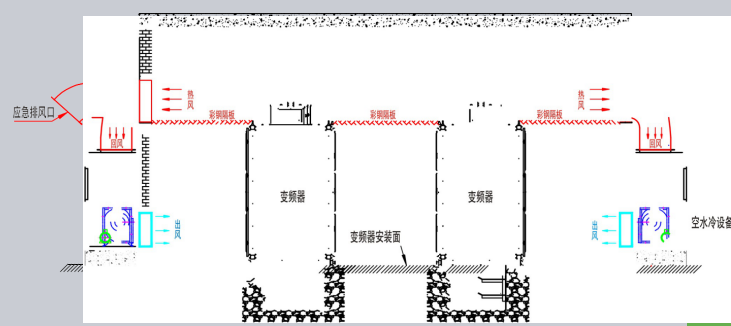

隔板式冷卻風系統安裝示意圖
