電力冷卻系統-水冷冷卻系統

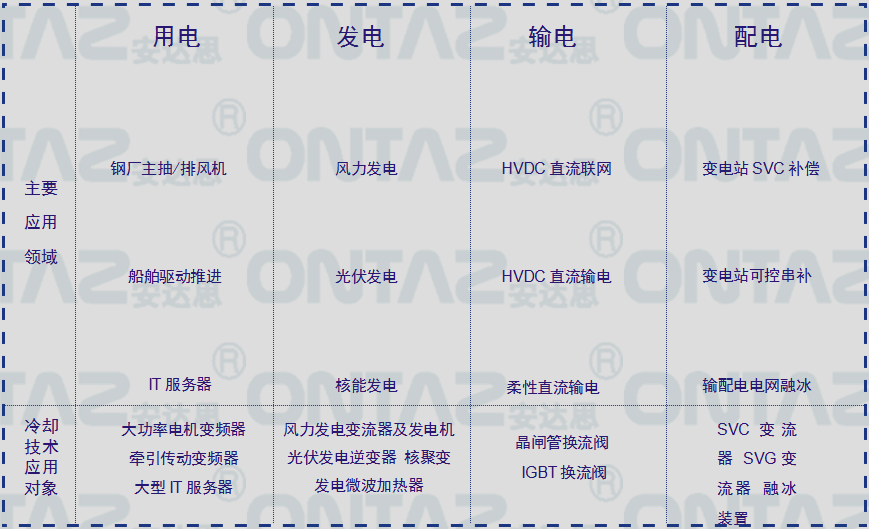

針對電力電子行業的靜止無功補償裝置(SVC)、靜止無功發生（SVG）、高壓變頻功 率單元、風力發電、核電等技術領域，交通運輸行業的電力機車、船舶、電動汽車等技 術領域，通信行業的基站技術領域以及其他商用工業冷卻領域的快速發展都對冷卻技術 都提出了更高的要求。
目前常用的的冷卻系統包括風冷，熱管冷卻、油冷和水 冷等幾種方式。由于水冷方式散熱效率極高，同時又沒 有因采用油冷所可能帶來的污染和易燃的問題，因此得 到了越來越廣泛的應用。其中，由于純水的特性，能保 持被冷卻設備的潔凈，對環境沒有任何的影響，同時由 于其良好的絕緣性能，在各類工業及商用應用領域已成 為主導的冷卻方式。

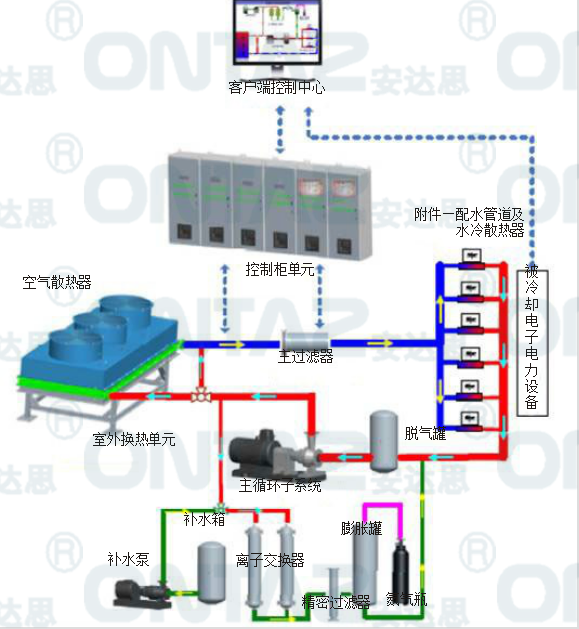

電力冷卻系統-水冷冷卻系統工作原理及系統示意圖
確保恒定壓力和流速的冷卻介質源源不斷流經換熱器進行熱交換，散熱后再進入被冷 卻器件帶走熱量，溫升水回至高壓循環泵的入口。為適應大功率電力電子設備在高電壓條 件下的使用要求，防止在高電壓環境下產生漏電流，冷卻介質必須具備極低的電導率，因 此在主循環回路上并聯了去離子水處理回路，預設一定流量的冷卻介質流經離子交換器， 不斷凈化管路中可能產生的離子，然后通過緩沖罐與主循環回路冷卻介質在主循環泵入口 合流，與緩沖罐連接的氮?dú)夥€(wěn)壓系統保持系統管路中冷卻介質的充滿及隔絕空氣。
