電力電子密閉純水冷卻系統

 提示：點擊圖片可以放大
[list:title]

　　產品品牌：安達思
　　

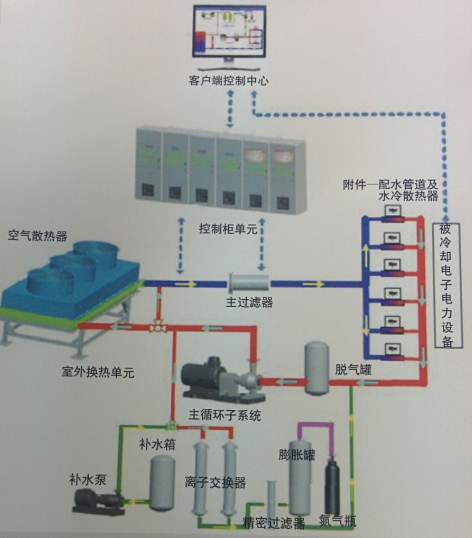

　　工作原理及系統示意圖：
　　

　　
　　確保恒定壓力和流速的冷卻介質源源不斷流經換熱器進行熱交換，散熱后再進入被冷卻器件帶走熱量，溫升水回至高壓循環泵的入口。為適應大功率電子電力設備在高電壓條件下的使用要求，防止在高電壓環境下產生漏電流，冷卻介質必須具備極低的電導率，因此在主循環回路上并聯了去離子水處理回路，預設一定流量的冷卻介質流經離子交換器，不斷凈化管路中可能產生的離子，然后通過緩沖罐與主循環回路冷卻介質在主循環泵入口合流，與緩沖罐鏈接的氮?dú)夥€(wěn)壓系統保持系統管路中冷卻介質的充滿及隔絕空氣。
　　
　　系統主配置：
　　
　　主循環泵、管路、離子交換器、水風換熱器、緩沖罐與氮?dú)夥€(wěn)壓系統、過濾器、通訊、電氣控制系統、傳感部分。
