產品品牌：安達思
產品型號：LSS
產品運行：
高壓變頻器純水冷卻系統主要由主循環冷卻回路、水—風換熱器、去離子水處理、補水回路、氮?dú)夥€(wěn)壓系統和控制系統等6個部分組成。工作原理如上圖所示：從主機輸來的載熱純水通過管口進入本機，通過主循環水泵加壓后進入風—水熱交換器將熱量傳遞給強流空氣帶走而成為冷卻純水再輸入負載（SVC）冷卻水道吸收熱量后重新通過輸入管道進入本機。如此周而復始組成閉合循環冷卻回路。
1、高壓變頻器純水冷卻系統冷卻介質及管路：智能密閉純水自循環冷卻系統由于在高電壓條件下工作，為避免冷卻介質中存在雜質離子，導致各元件之間形成漏電流，要求冷卻介質為高純水。為保持介質的高純性，循環管路均采用304以上不銹鋼衛生管。管道系統的最高位置設有特殊設計的自動排氣閥，能自動有效的進行氣水分離和具排氣功能，以保證最少的液體泄漏。為方便檢修、維護及保養，水冷系統管道的最低位置設置了排污口、緊急排放口等，并保留有足夠的檢修空間。
2、高壓變頻器純水冷卻系統水—風換熱器采用軋片式翅片換熱器與低噪聲軸流風機組成。翅片換熱管由不銹鋼冷卻管與鋁翅管復合，采用整體軋翅工藝一次成形，具較高的導熱系數；載熱純水流經冷卻管內，將熱量通過翅片表面?zhèn)鬟f給強迫流動空氣（風），風機為低噪聲軸流式。
3、高壓變頻器純水冷卻系統設置充氮?dú)夥€(wěn)壓系統：在水處理回路上串聯有氮?dú)夥€(wěn)壓系統，由緩沖罐、電磁閥，氮?dú)馄亢脱a(bǔ)水裝置等組成。緩沖罐可緩沖冷卻水因溫度變化而產生的容量變化。當回路純水因滲漏等原因容積減小時，緩沖罐以自身壓力向回路補充，以維持回路始終充滿純水。緩沖罐的頂部充有穩定壓力的高純氮?dú)?，?dāng)冷卻介質因少量外滲或電解而損失時，氮?dú)庾詣訑U(kuò)張，把冷卻介質壓入循環管路系統，以保持管路的壓力恒定和冷卻介質的充滿。氮?dú)饷芊馐估鋮s介質與空氣隔絕，對管路中冷卻介質的電導率及溶解氧等指標的穩定起著重要的作用。
4、高壓變頻器純水冷卻系統的去離子水處理回路：去離子水處理回路旁路于主循環回路運行，主要由精混床離子交換器及相關附件組成，對主循環回路中的部分冷卻介質進行純化，通過冷卻介質中離子的不斷脫除，達到長期維持極高電阻率的目的。離子交換樹脂采用進口核級非再生樹脂，吸附容量大，耐高溫、高流速，專用于微量離子的去除。去離子水回路處理量在設備正常運行時為設定值。如無特殊污染源，補水水質≥3MΩ·cm，系統更換樹脂的周期是3年以上。
5、高壓變頻器純水冷卻的水冷系統中各機電單元及傳感器由PLC控制器自動監控運行，并通過OP操作面板的友好界面進行簡便的就地操作。系統運行參數和報警信息條通過總線通訊即時傳輸至主機控制器以及終端設備進行遠程監視，并可實現遠程操控。

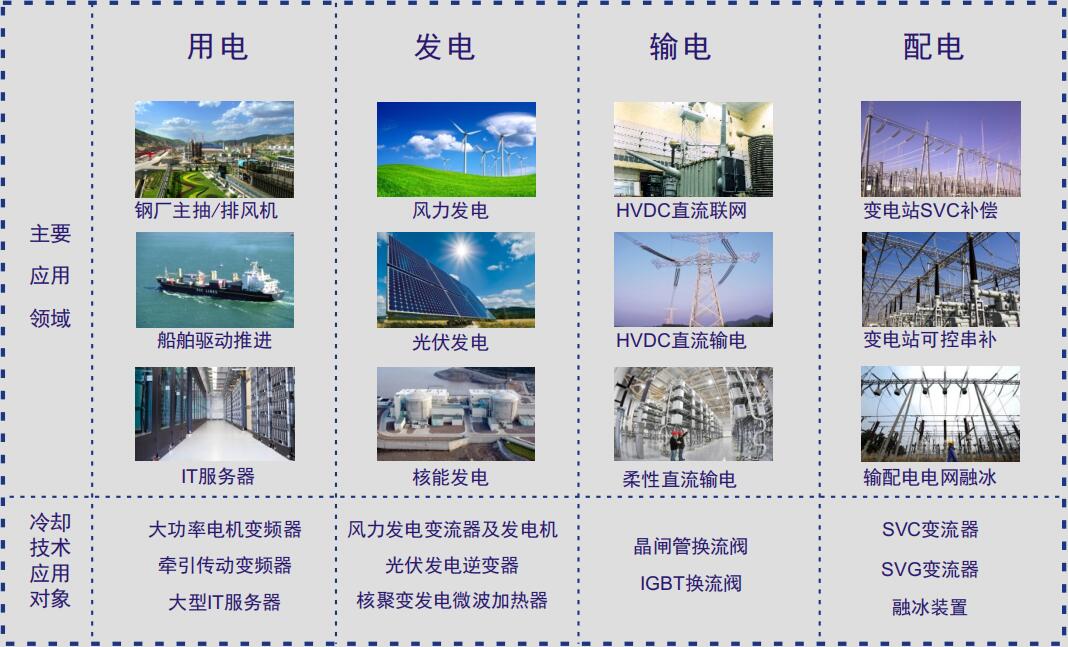

產品使用范圍：
