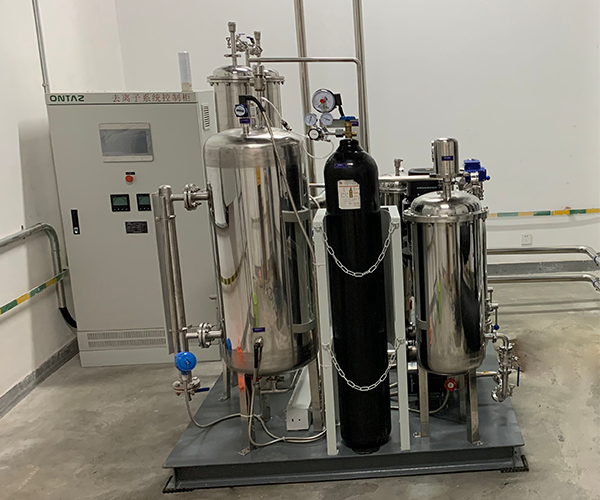

產品品牌：安達思
產品型號：LSS
醫用純水冷卻系統主要部件功能：
主循環水泵：給整個主回路提供循環動力，采用不銹鋼水泵，一般采用立式，定流量。流量根據系統發熱量確定，揚程根據系統阻力確定。
電動三通閥：電動三通閥可采用浮點式或比例積分式，具體根據要求控制精度確定，主要的作用是通過調節通過換熱裝置的水流量達到控制控制水溫度。其默認液體走向?yàn)閮?nèi)循環模式。當檢測供水溫度≥40℃（可調）時，三通閥切換液體流進入換熱器冷卻，通過控制電動三通閥的閥門開度大小來調節室外回路和室內旁路的流量比例，使得供水溫度保持在40℃~50℃之間（具體根據甲方要求溫度）。
換熱器（換熱裝置）：作業是用于把純水吸水的熱量通過換熱器置換出去，達到純水降溫的目的。
主過濾器電接點壓差表：與主過濾器進出口相連接，監測主過濾器進出口的壓差，作為判斷主過濾器是否臟堵的直接信號。
主過濾器：作用是過濾管道內介質中存在的顆粒，采用立式機械過濾器。一般，有效過濾面積為相連管道的截面積3~4倍。過濾精度200μm~300μm，機械式過濾器，采用不銹鋼濾芯，罐體采用316不銹鋼。（風電項目采用Y型過濾網，過濾進度300μm）
主水路電導率變送器：實時監控系統冷卻水水質，當冷卻水電導率≥0.3uS/cm（可調），電導率過高時可通過PLC反饋信到上位機。
回液壓力變送器：1、可以實時監控系統回液壓力狀態；2、低壓報警作用，回液壓力??≤Pbar≤??（可調）；
供液壓力變送器：1、可以實時監控系統供液壓力狀態；2、高壓報警作用，供液壓力數值≤？？bar（可調）。
回水溫度傳感器：1、可以實時檢監控統回水溫度；2、溫度報警作用,回水溫度數值≥55℃（可調）,可作為系統回水溫度過高時的反饋信號點。
供水溫度傳感器：1、可以實時監控系統進水溫度；2、溫度報警作用，進水溫度數值≤5℃（可調）時,作為系統進水溫度低時的反饋信號點，啟動電加熱，水溫≥7℃電加熱停止；3、當進水溫度數值≥48℃（可調），可作為系統進水溫度過高時的反饋信號點；4、作為電動三通閥調節取信號點。
主回路流量計：1、可實時監控主循環回路的流量，可作為系統水流量低時的反饋信號點?？刹捎脺u旋式流量計。
電加熱（脫氣罐）：電加熱罐與脫氣罐配套共用一個罐體，電加熱的作用是當冷卻液溫度低于≤5℃（可調）時，加熱器開始工作；當冷卻液溫度高于≥7℃（可調）時，加熱器停止工作。脫氣罐的安裝于主循環冷卻水回路，罐頂設自動排氣閥，排除冷卻水中氣體。
氮?dú)夤蓿?作用維持穩壓罐內氣體壓力，氮?dú)饷芊馐估鋮s介質與空氣隔絕，對管路中冷卻介質的電導率及溶解氧等指標的穩定起著重要的作用。緩沖罐的頂部充有穩定壓力的高純氮?dú)猓?dāng)冷卻介質因少量外滲或電解而損失時，氮?dú)庾詣?dòng)擴張，把冷卻介質壓入循環管路系統，以保持管路的壓力恒定和冷卻介質的充滿。
氮?dú)鉁p壓器：作用是調節氣體壓力，自動低壓壓力表、高壓壓力表、安全閥電接點壓力表：監控氮?dú)馄績?nèi)的壓力，可接在氮?dú)鉁p壓器中高壓壓力表位置。
氣體單向流量調節閥：用于調節氮?dú)獾牧髁俊?/span>
微型電磁閥：起到自動開關的作用。通過膨脹罐其他壓力變頻控制電磁閥的開關。
安全閥：安全防護作用，當膨脹罐內壓力超過安全閥的設定值是，自動打開排氣。
手動排氣閥：調試時調節穩壓罐內的壓力。
緩沖罐：緩沖罐作用是可給主管路補充部分液體，并且通過外部氮?dú)夤迣?shí)現穩壓左右。配置可視液位計，裝在緩沖罐外側，可顯示緩沖罐中的液位；設補水液位、停水液位開關，當液位到達補水液位時，發出報警信號，提示操作人員手動啟動補水泵向緩沖罐補水。
膨脹罐：膨脹罐起到系統穩壓的作用，設計有預留時也可以給主回路補充部分液體。在主回路上設壓力膨脹罐，管內EPDM橡膠氣囊，氣囊外充有適當壓力的氮?dú)?，?dāng)冷卻介質因少量外滲或電解而損失時，氣囊自動壓縮，把冷卻介質壓入循環管路系統，以保持管路的壓力恒定和冷卻介質的充滿；同時可緩沖系統沖擊。（選擇用緩沖灌還是膨脹罐方式根據用戶控制要求確定）
放水閥：為方便系統排液，系統在機柜供、回接口位置設置排液口,排液接口設置球閥，同時配置M22*1.5/24度內錐（DIN3861）螺紋接頭；球閥正常為常閉，當系統需要排液時，連接軟管引至機柜外部，打開球閥，即可對系統進行排液。并連接DN10放液軟管。
電磁閥：用于控制去離子回路的通斷。通過主回路的電導率變送器反饋信息控制電磁閥的開關。
浮子(管道式）流量計：顯示去離子回路流量，去離子水管管路最大流量為1.2m³/h。
離子交換器：作用水中所含鹽類的陰、陽離子通過該項交換器，則被樹脂交換，而得到高度純水。
精密過濾器：離子交換器出口設置精密過濾器，以攔截可能破碎流出的樹脂顆粒。采用機械過濾器，一般，有效過濾面積為相連管道的截面積3~4倍。過濾精度10μm，立式機械式過濾器，采用不銹鋼濾芯，罐體采用316不銹鋼。
電導率變送器：實時監控去離子管路冷卻水水質，當冷卻水電導率≥0.2uS/cm（可調）時，可作去離子交換器需要更換的信號。
氮?dú)夥€(wěn)壓系統："在水處理回路上串聯有氮?dú)夥€(wěn)壓系統，由緩沖罐、電磁閥、氮?dú)馄亢脱a(bǔ)水系統等組成。緩沖罐的頂部充有穩定壓力的高純氮?dú)猓?dāng)冷卻介質因少量外滲或電解而損失時，氮?dú)庾詣?dòng)擴張，把冷卻介質壓入循環管路系統，以保持管路的壓力恒定和冷卻介質的充滿。緩沖罐可緩沖冷卻水因溫度變化而產生的體積變化。
氮?dú)饷芊馐估鋮s介質與空氣隔絕，對管路中冷卻介質的電導率及溶解氧等指標的穩定起著重要的作用。
補水罐/箱：補水箱配置可視液位計或設置液位開關，裝在補水箱外側，可顯示補水箱中的液位，低液位時，操作人員向補水箱補水，保持補水箱中水的充滿。補水箱采用密封形式，以保持補充水水質的穩定。
液位開關：用于監控補水箱內的液位，可以設置低水位報警功能。（注安裝可視液位計時可以考慮不裝液位開關）
補水泵：補水泵揚程至少要滿足系統靜壓與補充水回路水阻之和，補水時以能1小時內充滿系統為準。
醫用純水冷卻系統資質證明：
醫用純水冷卻系統適用領域：
醫用純水冷卻系統用途十分廣泛：質子、中子醫用設備，靶向醫用設備。
