“ 中國計量科學研究院食品中微量成分計量實驗室，作為一個頗具代表性的化學類實驗室，以該實驗室改造工程項目為例，針對其變風控制系統的工藝要求和運行使用特點，介紹該實驗室通風系統設計和自控系統的設計方案及思路 ”

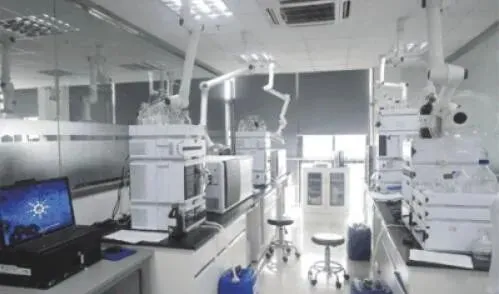

食品中微量成分計量實驗室介紹
中國計量科學研究院食品中微量成分計量實驗室位于北京市昌平區，屬于改造項目，改造總面積135.51m2，分為更衣室、前處理室、天平室和高濃度樣品處理室四個區域。主要用于食品中微量成分計量方面的研究，改造完成后應能實現分析、檢測和高純標準物質的研制制備等功能，實驗中主要用到薄層色譜法、高效液相色譜(含質譜聯用)技術、氣相色譜含質譜聯用)技術、毛細管電泳技術等分析方法，實驗中可能會產生少量低濃度有害物質。
空調通風系統設計參數
室外設計參數
室外空調計算干球溫度夏季33.5℃，冬季-9.9℃:室外空調計算濕球溫度夏季26.4℃。室外計算相對濕度夏季61％，冬季44％:室外通風計算干球溫度夏季29.7℃，冬季-3.6℃
室內設計參數
各實驗區域溫度均要求23℃士3℃，相對濕度要求65％15％，更衣室、前處理室要求ISO7級潔凈天平室和高濃度樣品處理室要求1SO6級潔凈。
空調通風系統設計
按照實驗室工藝要求，該項目設置一套凈化空調全新風系統，采用恒溫恒濕立式組合空調機組，凈化系統末端設高效送風口。排風采用帶活性炭的吸附排風機箱。自帶冷熱源的直接膨脹式凈化空調機組對凈化房間進行冷卻或加熱。
室外新風經初效和中效過濾后，然后進入風冷管道機進行冷熱處理，再通過送風管及末端高效送風口送入，以滿足房間凈化要求。通過調節房間的回風量來滿足房間的正負壓要求。凈化空調系統不僅要滿足實驗室空氣沽凈度要求和壓力梯度要求，同時還要滿足實驗室溫度、濕度噪聲等要求。
凈化空調機組風量6600m3h，制冷量105kW，電加熱量為0+20+12+6kW，電加濕量85kgh，機外余壓700Pa。
自控系統設計
夏季空調機組由室外壓縮機來控制冷盤管處理后的空氣溫度到15℃-16℃，相對濕度90％(此參數可修改設定)，冬季及過渡季節，空調機組室外機壓縮機及電加熱來控制加熱后空氣溫度為16℃～I8℃C(根據現場實際設定)，然后再有每間實驗室送風管上的電加熱器無級控制該房間室內溫度，風管電加熱器應采取靜電接地，并設置無風斷電及超溫保護，夏季每個房間的濕度由直膨式室外壓縮機調節控制，冬季每個房間的濕度由加濕器調節控制。
正壓控制
室內正壓分別由每個房間送風主管上的變風量調節閥控制。在送風總管上設置壓差傳感器，根據此處風管靜壓控空調機組變頻送風機。在排風總管上設置壓差傳感器，根據此處風管靜壓控制變頻排風機。
消防控制
當發生火災時，根據消防報警信號，聯鎖關閉送風管道上的防火閥，并聯鎖停止空調機組和排風機運行。
順序控制
空調機組與新風電動調節閥聯鎖，排風機與空調機組聯鎖。在每個房間(除更衣室外)設置開關，打開開關，聯鎖開啟該房間送風主管上的變風量閥及排風主管上的電動調節閥。關閉開關，聯鎖關閉該房間主風管上的變風量調節閥及排風主管上的電動調節閱。當任意一個房間開關開啟，空調系統運行，當三個房間開關全關閉時，空調系統停止。當空調系統停止運行時，這些閥門均處于關閉狀態。
更衣室的送風主管上的變風量調節閥及排風主管上的電動調節閥與空調機組聯鎖，當空調機組運行時，這兩個閥門聯鎖開啟，當空調機組停止時，這兩個閥門聯鎖關閉。
通風柜設置開關，當前處理室通風柜使用時，打開開關，排風電動調節閥開啟，排風電動調節閥關閉。當通風柜停止使用時，關閉開關排風電動調節關閉，排風電動調節閥開啟。
當高濃度樣品處理室通風柜使用時，打開開關，排風電動詞節閥開啟，排風電動調節閱關閉。當通風柜停止使用時，關閉開關，排風電動調節閱關閉，排風電動調節閥開啟，并且每個排風支管上設置定風量調節閥。
中央控制監控系統
設置中央控制系統，現場控制器為DDC控制器，安裝在控削箱中，中央監控軟件具有人機對話功能可以設置及調整控制參數，顯示被控量的數據。
